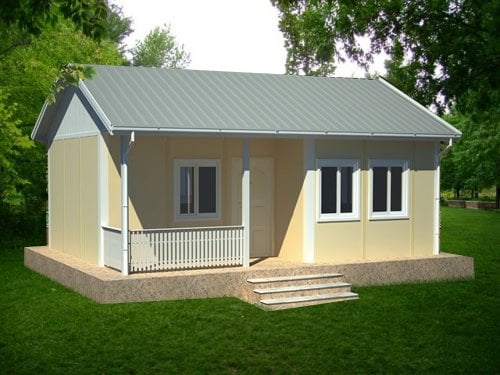

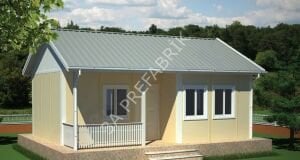

40m2 Prefabrik Ev
KAMPANYA
YÜKSEKLİK h=2,50m.

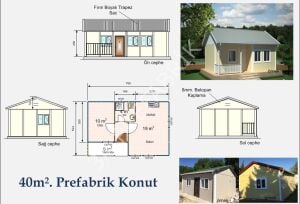

40m2. PREFABRİKE KONUT BİNA
( Montaj Fiyata Dahildir)
BİNA YÜKSEKLİĞİ 2500 OLACAK !!!
Dış Duvarlar : 10 cm ( 8mm Betopan +Strafor +8mm Betopan ) 100x1250x2500mm.
İç Duvarlar : 6 cm ( 8mm Betopan +Strafor +8mm Betopan ) 60x1250x2500mm.
Dış Duvar İzoasyon : 84mm .16 kg/m3 yoğunluğunda B1 sınıfı Yanmaz Strafor
İç Duvar İzolasyon : 44mm. 16 kg/m3 yoğunluğunda B1 sınıfı Yanmaz Strafor
Metal Aksam :Tamamı kaynaksız, özel büküm galvaniz sac
Çatı Kaplaması :Fırın Boyalı Trapez Sac (Beyaz, Bordo veya Yeşil)
Çatı İzolasyonu: 100mm.Camyünü
Yağmur İniş sistemi :PVC Yağmur Oluğu ve İnişleri
Pencereler : PVC Pencere ( Çift Cam )
Elektrik Tesisatı:Sıva altı
Vitrifiye Malzemeler: Plana göre verilir
Sıhhi Tesisatı : Temiz su Boruları
Kapılar : a) Dış Kapı : Çelik , b) İç Kapıları : Pres panel Kapı
Boya: Dış cephe boyası ( Casati) ve iç cephe boyası( Casati)
Ödeme: KDV dahil toplam tutar’ın
Sözleşme anında %40’ı nakit,
%40’ı malzeme sevk günü havale,
%20’i montaj bitiminde havale.
Nakliye, Nakliye Sigortası ,Beton, Şap, Zemin Kaplama, Isıtma Tesisatı , Pis su Boruları ve İstanbul dışı Montajlarda Ekibin Yemek-Konaklama Masrafları Müşteriye Aittir.
Not: Bina dış köşe söveleri Fiyata Dahildir.
Firmamız prefabrik ev, prefabrik konut, prefabrik yapı, prefabrik bina, prefabrik çelik ev ,prefabrik şantiye, prefabrik villa, prefabrik kalıcı deprem evleri, prefabrik bağ evleri, prefabrik hastane, prefabrik yemekhane, prefabrik okul, prefabrik yatakhane ve konteyner imalatı ve montajını yapan İstanbul firmasıdır.
Ürünlerimizin KALİTELİ ve UYGUN FİYATADIR!...
| TEK KATLI PREFABRİK BİNA TEKNİK ÖZELLİKLERİ : | ||
| DIŞ DUVARLAR 10 cm VE İÇ DUVARLAR 6 cm. 1/2 | ||
| SİSTEM | Ön üretimli Tek katlı prefabrik yapılar, kullanım amacına göre,bina genişlik ve uzunluğu 1250 mm. nin katları olacak şekilde istenilen her türlü yerleşim planına uygulanabilir. Yapı tavan yüksekliği müşteri ihtiyacına uygun olarak 2500-2800-3000 mm. olabilir. | |
| TEKNİK DEĞERLER | Tüm statik hesaplar binanın kurulacağı yerin kar yükü , rüzgar yükü, deprem bilgileri ve iklim şartları dikkate alınarak yapılmaktadır. Prefabrik yapı imalatları kar yükü 80kg/m2. , Rüzgar hızı 90km/h. , 1.derece deprem bölgesi ve 3.iklim bölgesi dikkate alınarak yapılmaktadır.Standart duvar (8+84+8=100 mm.) Isı yalıtım değeri 0,64 kcal/m2hc. , Çatı iletim katsayısı 0,49 kcal/m2hc.dir.( TS 498 ) | |
| ZEMİN | Zemin betonu , zemin yalıtım ve kaplamaları , zemin etüdü müşterinin sorumluluğundadır. Firmamız tarafından verilen zemin beton planına göre çelik hasırlı radye temel hazırlanacaktır. Verilen plana uygun , düzgün ve terazisinde hazırlanacak olan temel sorumluluğu ALICI' ya aittir.Beton kalitesi minimum C20 olmalıdır. | |
| DIŞ DUVARLAR | EBATLAR | 100X1250X2500-3000 mm. |
| DIŞ CIDARLAR | 10mm. kalınlığında 1250x2500 -3000mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK ,betopan (çimentolu yonga levha) | |
| İZOLASYON | 84mm. kalınlığında 16 kg/m³. yoğunlukta styropor. | |
| İÇ CIDARLAR | 8 mm. kalınlığında 1250x2500-3000mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimentolu yonga levha) | |
| PANEL TİPİ | Pres sistem | |
| BAĞLANTI | Özel
ölçü birimine göre 1.2mm.galvaniz sacdan kesimi yapılarak özel kalıplarda
istenilen bağlantı elemanı olarak 2’li, 3’lü, 4’lü H olarak imalatı yapılır. |
|
| İÇ DUVARLAR | EBATLAR | 60X1250X2500-3000mm. |
| DIŞ CIDARLAR | 8 mm. kalınlığında 1250x25000-3000mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimentolu yonga levha) | |
| İZOLASYON | 44 mm. kalınlığında 16 kg/m³. yoğunlukta styropor | |
| İÇ CIDARLAR | 8 mm. kalınlığında 1250x2500-3000mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimentolu yonga levha) | |
| PANEL TİPİ | Pres sistem | |
| BAĞLANTI | Özel
ölçü birimine göre 1.2mm.galvaniz sacdan kesimi yapılarak özel kalıplarda
istenilen bağlantı elemanı olarak 2’li, 3’lü, 4’lü H olarak imalatı yapılır. |
|
| ÇATI | MAKASLAR | 125 cm. ara ile yerleştirilen kutu profillerden veya özel şekillendirilmiş galvaniz sacdan oluşan çelik makas (bina yapısına göre tasarlanır) |
| LOVERS | Metal omega Aşık | |
| TABLOLAR | Galvaniz sactan oluşan özel büküm 20cm. saçak | |
| ÇATI ÖRTÜSÜ | 0,55mm. Kalınlığında 27/200 Formunda Fırın Boyalı Trapez Hatveli Galvaniz Sac(bordo) | |
| DERELER | 150 lik kare yağmur dereleri, inişler 70'lik pvc borular | |
| TAVAN | KESİTLER | 12,5X600X1200 mm. |
| KAPLAMA | 12,5 mm. TS 452 beyaz alçıpan, ıslak hacimler betopan veya yeşil alçıpan | |
| BAĞLANTI | Alüminyum T bağlantı elemanları ile makas aralarına monte edlilir ve PVC omega kapakları | |
| KILCAL DAMAR | İÇ KAPILAR | 800x1960x400mm. ebatlarında Amerikan göbekli panel kapı yapılır. İç kapı kilitleri gömme olacaktır |
| DIŞ KAPILAR | 90x2000 mm.Sac kapı olacaktır. Dış kapı kilitleri silindirik olacaktır. | |
| PVC | PENCERELER | 120/100cm. ebadında, tek kanat, pvc doğrama |
| VASİSTASLAR | 120/50cm. ebadında, vasistas açılım, pvc doğrama | |
| CAMLAR | Pencere Camları : 4+12+4 mm. çiftcam | |
| Vasistas Pencere Camları : 4 mm. buzlu cam | ||
| 2 / 2 | ||
| ARA KAT | GENEL | Ara kat konstrüksiyonu taşıyıcı kafes şeklinde özel bükümlü paslanmaz galvaniz sacdan imal edilir. |
| KARKAS | Özel büküm C profillerden ve kutu profillerden oluşur. | |
| KAPLAMA | Karkas üzeri 16 mm. kalınlığında 1250x2500 mm. ebadında, ~1300 kg/m³ yoğunlukta, B1 DIN 4102 Part 1 (alev almaz), ısı iletkenlik katsayısı ( λ10˚C kuru) : 0.15 W/mK , betopan (çimentolu yonga levha) betopan levha kaplanır. | |
| İZOLASYON | 80 mm. kalınlığında 14 kg/m³. yoğunlukta DIN 4102 ve TS EN 13501-1, yanmaz A sınıfı çıplak şilte camyünü. Kullanım sıcaklığı -50/+250°C, ısı iletkenlik katsayısı : λ h = 0.040 W/mK'dır. | |
| TAVAN | Arakat tavanı 12,5X600X1200 mm. TS 452 beyaz alçıpan ile kaplanır.Alt kat asma tavan alçıpanı üzerine ses ve ısı izolasyonu olarak 80 mm. kalınlığında 14 kg/m³. yoğunlukta DIN 4102 ve TS EN 13501-1, yanmaz A sınıfı çıplak şilte camyünü kaplanır. | |
| KAPASİTE | Arakat yük taşıma kapasitesi 200 kg/m2. Hareketli yük 150 kg/m2. olarak baz alınmaktadır. | |
| MERDİVEN | ANA KARKAS | İskelet 60x40 mm. ve 30x40 mm. kutu profilllerden |
| KORKULUK | 30x40 mm. kutu profillerden | |
| KAPLAMA | Merdiven basamakları ve sahanlık 2-3 mm. baklava dilimli sac | |
| BOYA | İki kat astar, iki kat son kat yağlı boya, beyaz | |
| BOYA | METAL KISIM | İki kat rapid astar ve iki kat yağlı boya |
| MAKASLAR | İki kat rapid astar | |
| DIŞ CEPHE | İki kat akrilik dış cephe boyası(Polisan) | |
| İÇ CEPHE | İki kat plastik iç cephe boyası (Polisan) | |
| TAVAN | İki kat plastik tavan boyası (Polisan) | |
| RENK | Saçak, alın makasları ve tavanlar beyaz, iç ve dış cephe müşteri isteğine bağlı | |
| ELEKTRİK | TESİSAT | Plastik kablo kanallarından sıva altı çekilir, 2000 Watt, 220 Volt. Prizlerde NYA 3x2,5 mm2, aydınlatmada NYA 2x2,5 mm2 kablo kullanılır. Sigortalar prizlerde 16 Amp., aydınlatmada 10 Amp. |
| ARMATÜR | Her odaya bir anahtar ve bir priz, normal mekanlarda 2x40 Watt. flouresan, ıslak mekanlarda oval tavan glob 60 W., dış ana giriş kapı üzerinde duvar glop 60 W. | |
| DİĞER | Elektrik panosu, telefon, bilgisayar, data, tv tesisatları, topraklama, ana hat bağlantısı müşteriye ait | |
| SIHHİ TES. | TESİSAT | Temiz su tesisatı 1/2" pvc pprc borular ile sıva üstü olarak yapının 1 m. dışarısına çekilir. Pis su tesisatı müşteri tarafından zemin beton hazırlanırken çekilir. |
| VİTRİFİYELER | 40x50 cm. lavabo,80x80cm. duş teknesi,50x100cm. Evye+alt dolap klozet ve plastik rezervuar plana göre verilir. | |
| ARMATÜRLER | Klasik lavabo musluğu, taharat musluğu, banyo bataryası plana göre verilir. | |
| DİĞER | Vitrifiye ve armatürlerin montajları, üst mutfak dolapları, harici hat bağlantıları müşteriye aittir. | |
| TESLİMAT | TESLİMAT | Prefabrik bina malzeme teslimi fabrikamızda, montaj teslimi bina mahalinde yapılır. |
| DİĞER | Malzemenin
nakliye, nakliye sigortası, zemin betonu, zemin yalıtımı ve kaplaması, duvar
seramikleri, ısıtma-soğutma tertibatları, çevre düzenleme, resmi işlemler ve
harici hat çevre bağlantıları müşteriye aittir. Teknik özelliklerde tanımlı
olmayan hiçbir ünite/unsur müşteri tarafından taleb edilemez. Teknik
özelliklerde yazılı malzemeler planda olması halinde geçerlidir. |
|
